Napajanje gorivom
Originalni francuski naziv poglavlja je Alimentation. Naslov poglavlja nije deo dijagrama, a prikaz svake slike može da se uveća radi jasnijeg pregleda.
Strane 29–30
Dijagram napajanje gorivom 01
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strane 31–32
Dijagram napajanje gorivom 02
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 33

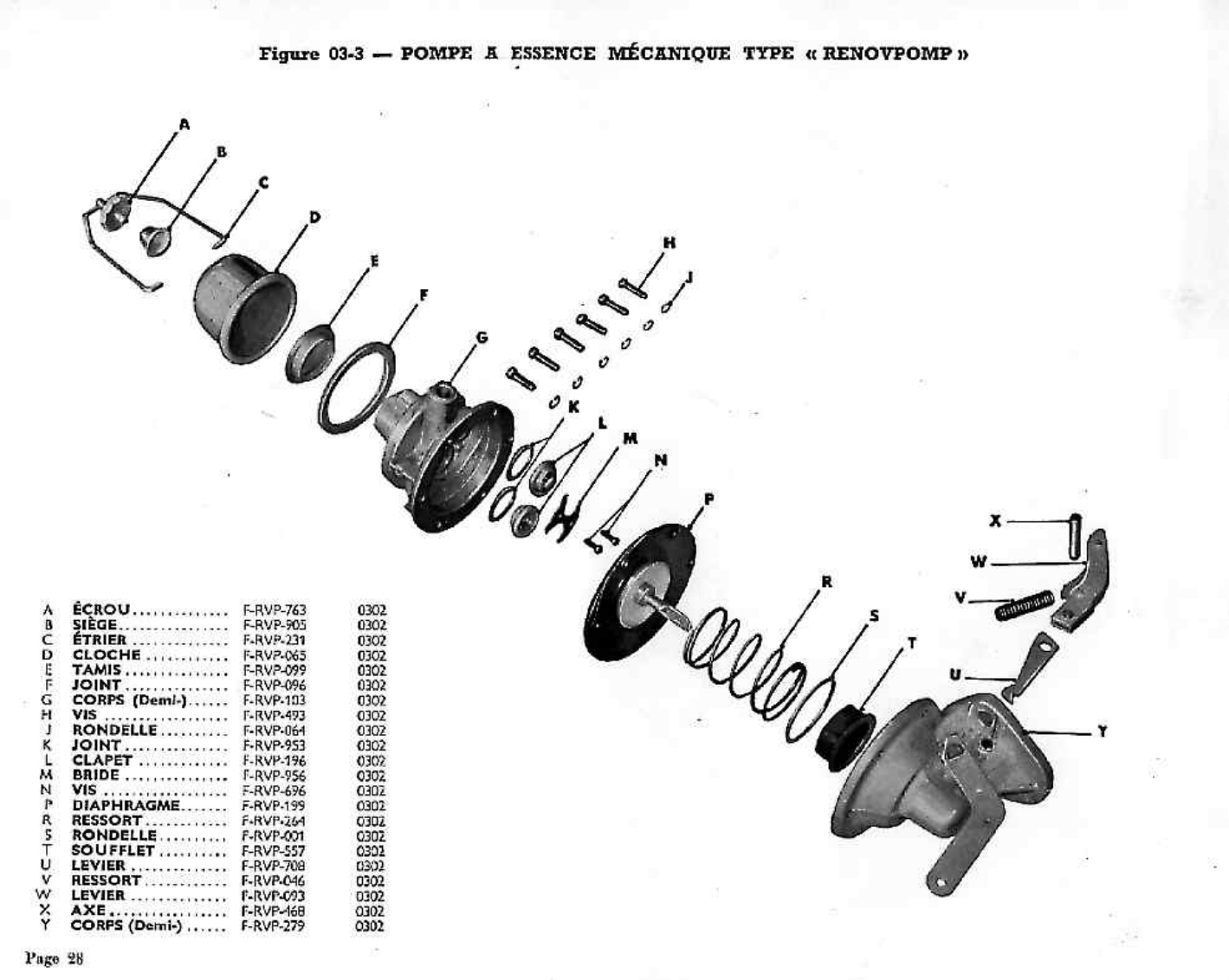

Dijagram napajanje gorivom 03
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 34
Dijagram napajanje gorivom 04
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 35

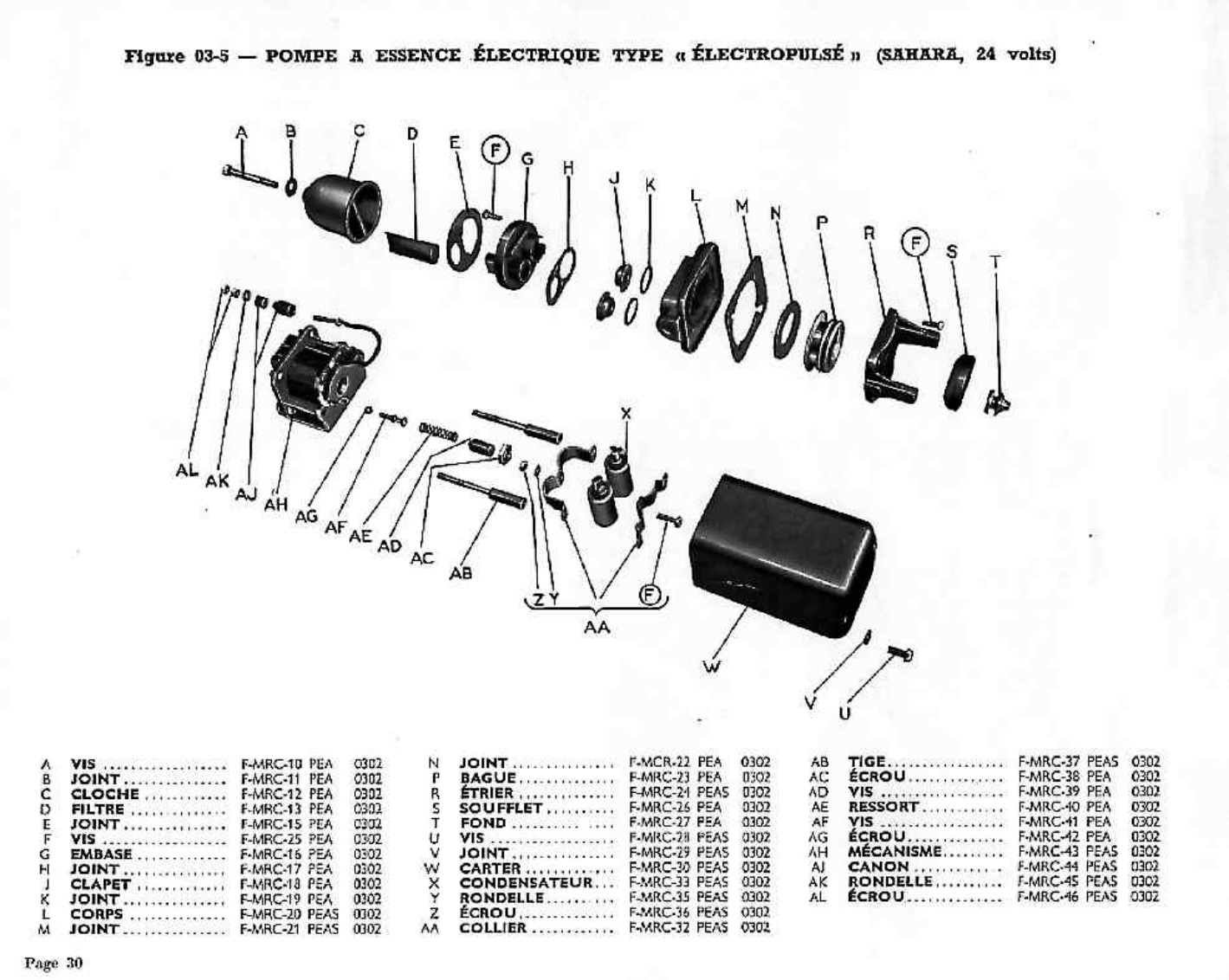

Dijagram napajanje gorivom 05
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 36

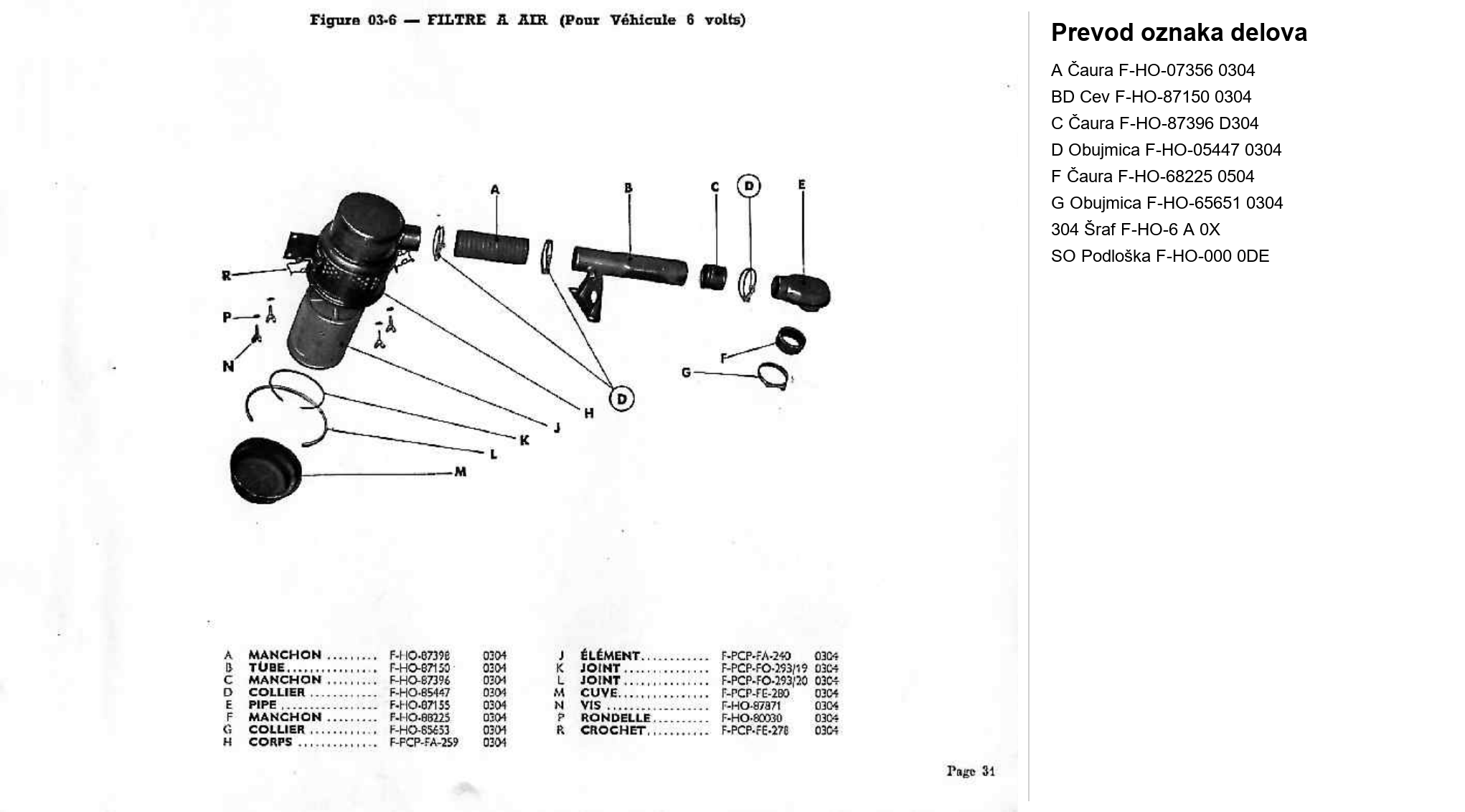

Dijagram napajanje gorivom 06
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 37

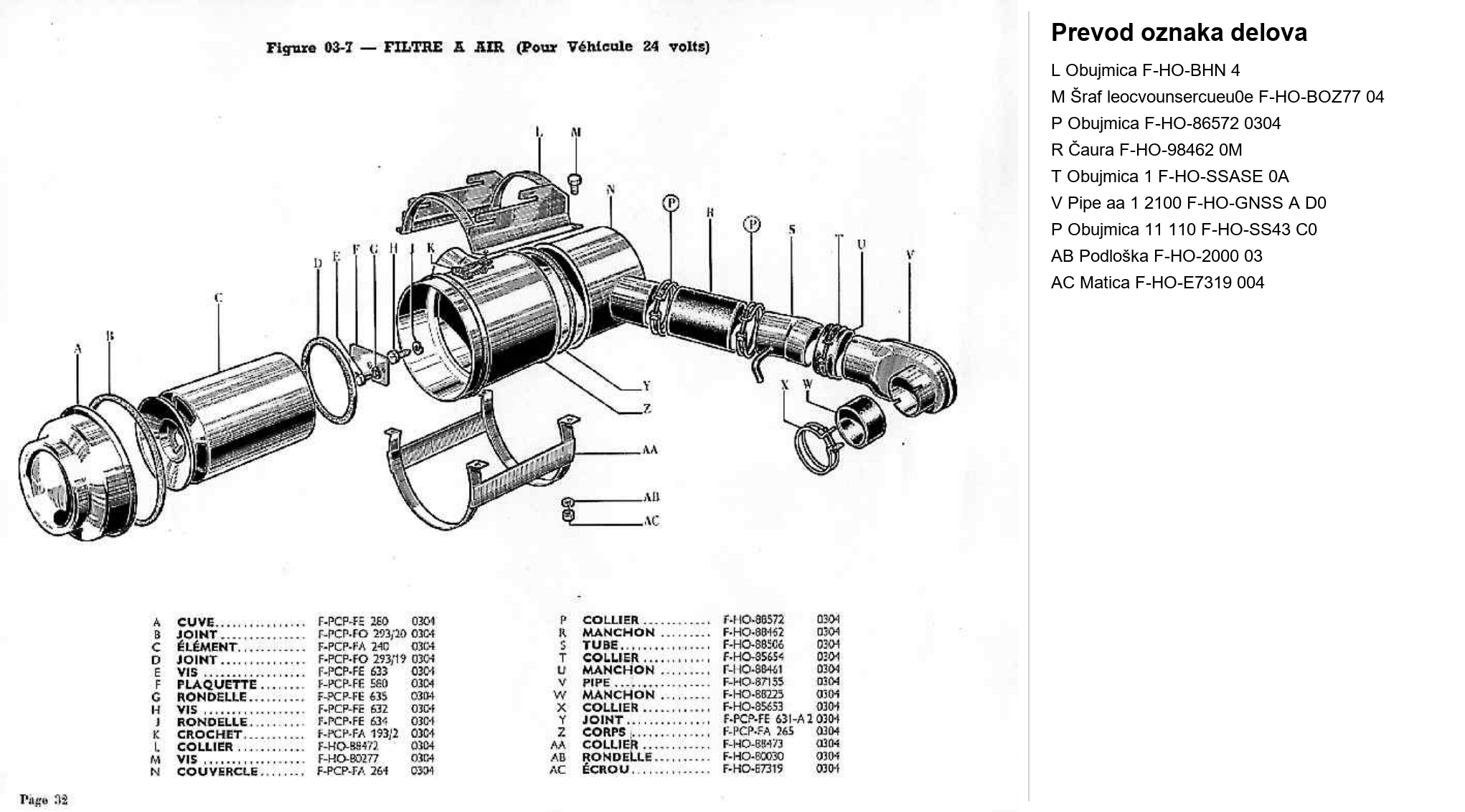

Dijagram napajanje gorivom 07
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 38

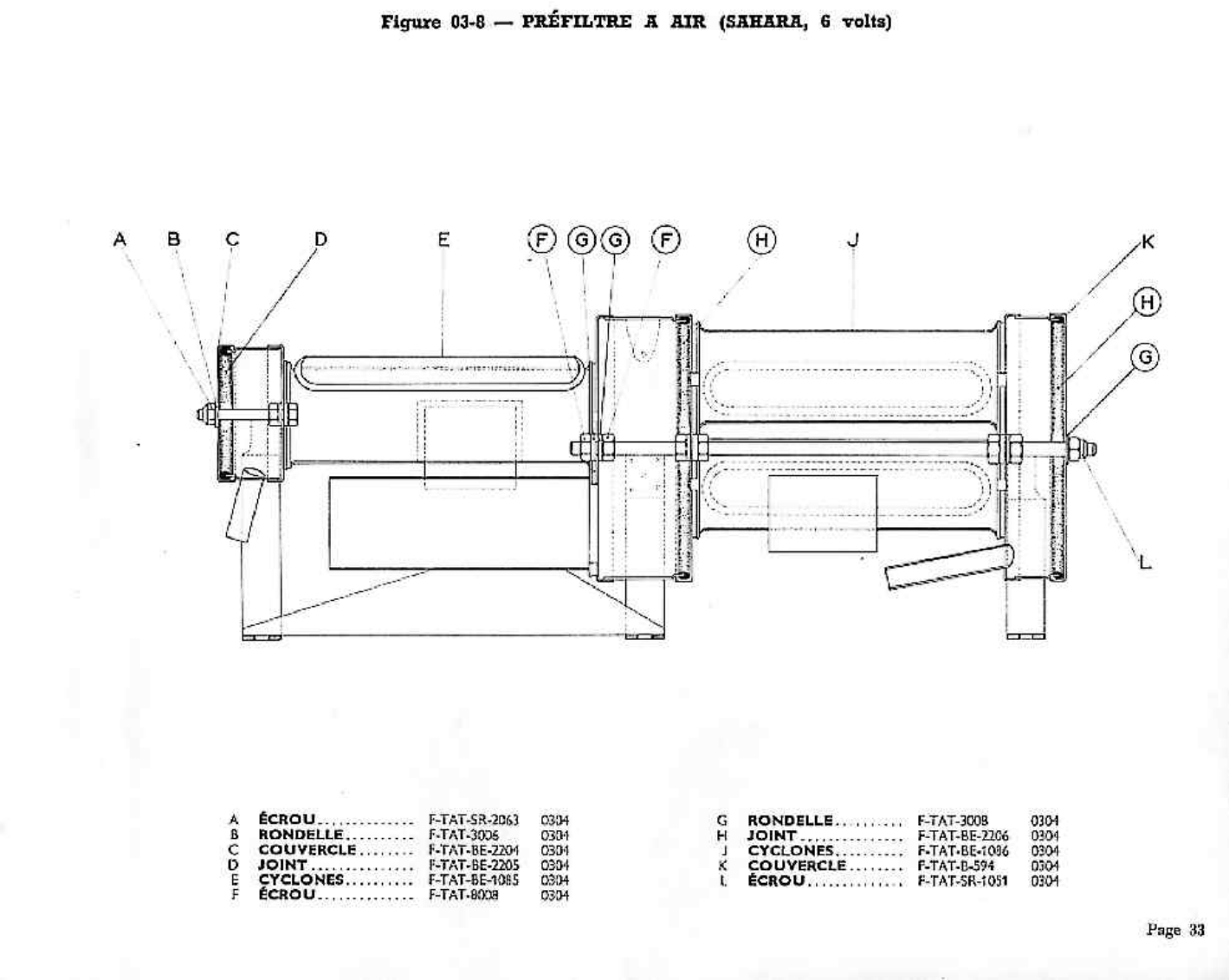

Dijagram napajanje gorivom 08
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 39

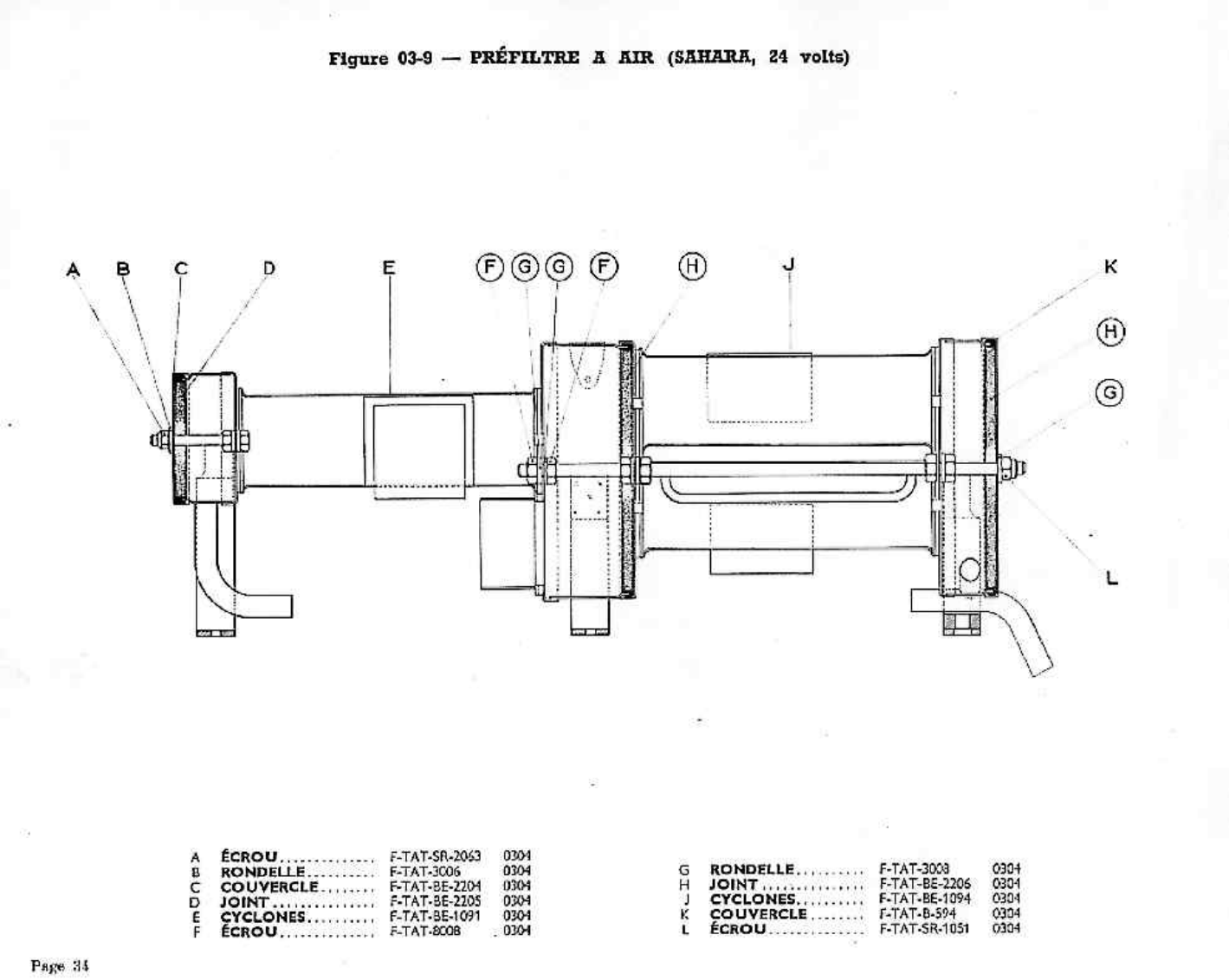

Dijagram napajanje gorivom 09
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 40

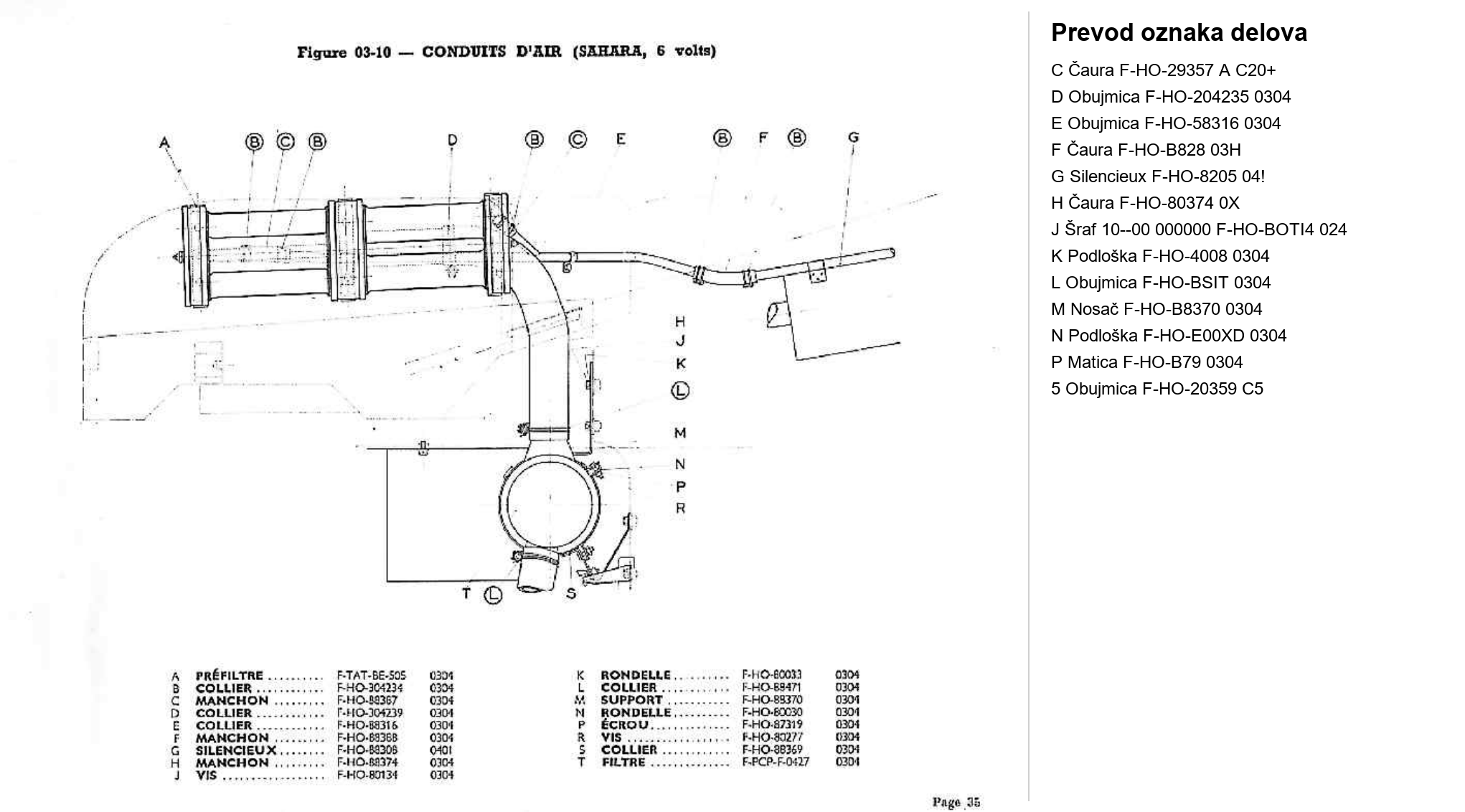

Dijagram napajanje gorivom 10
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 41

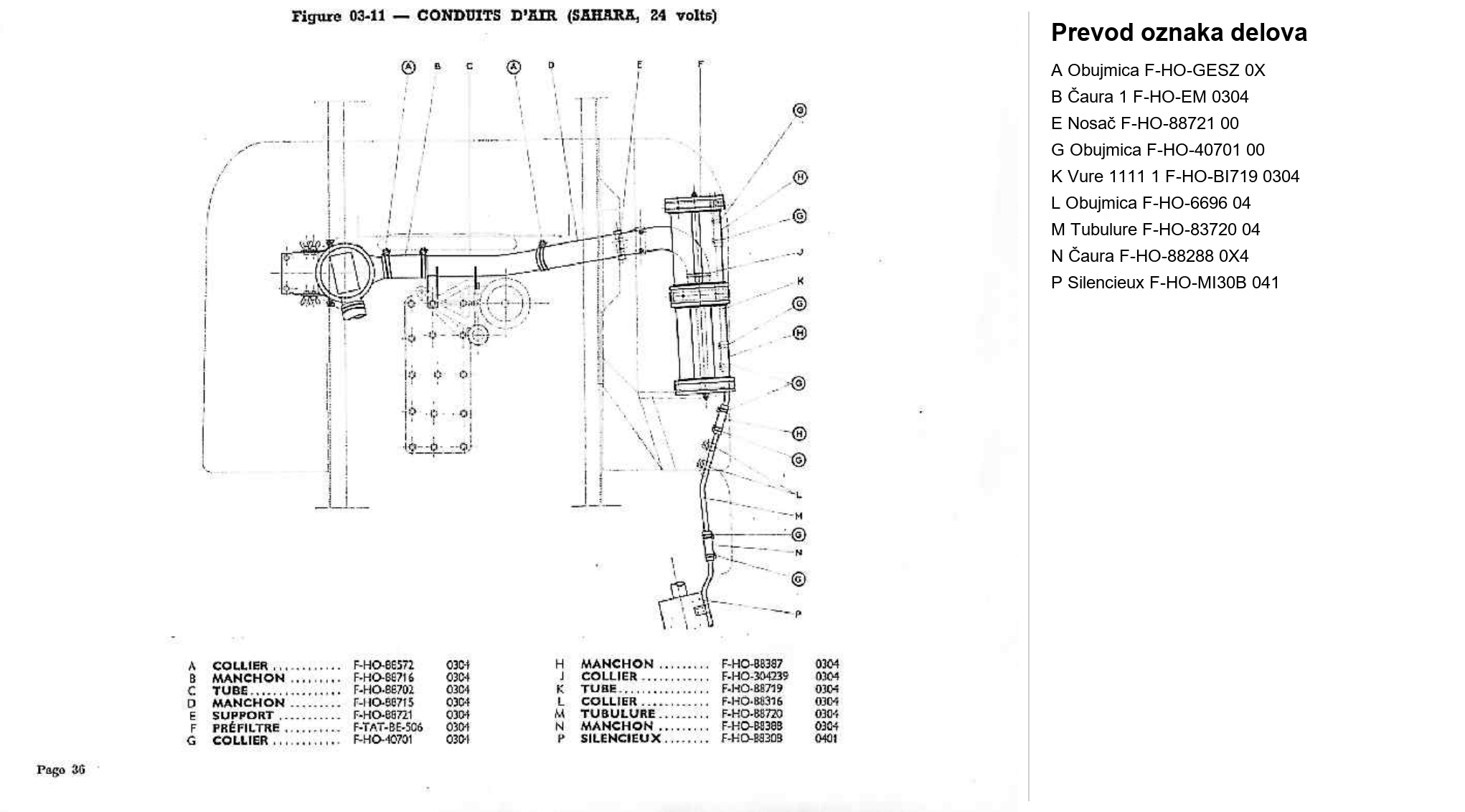

Dijagram napajanje gorivom 11
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 42

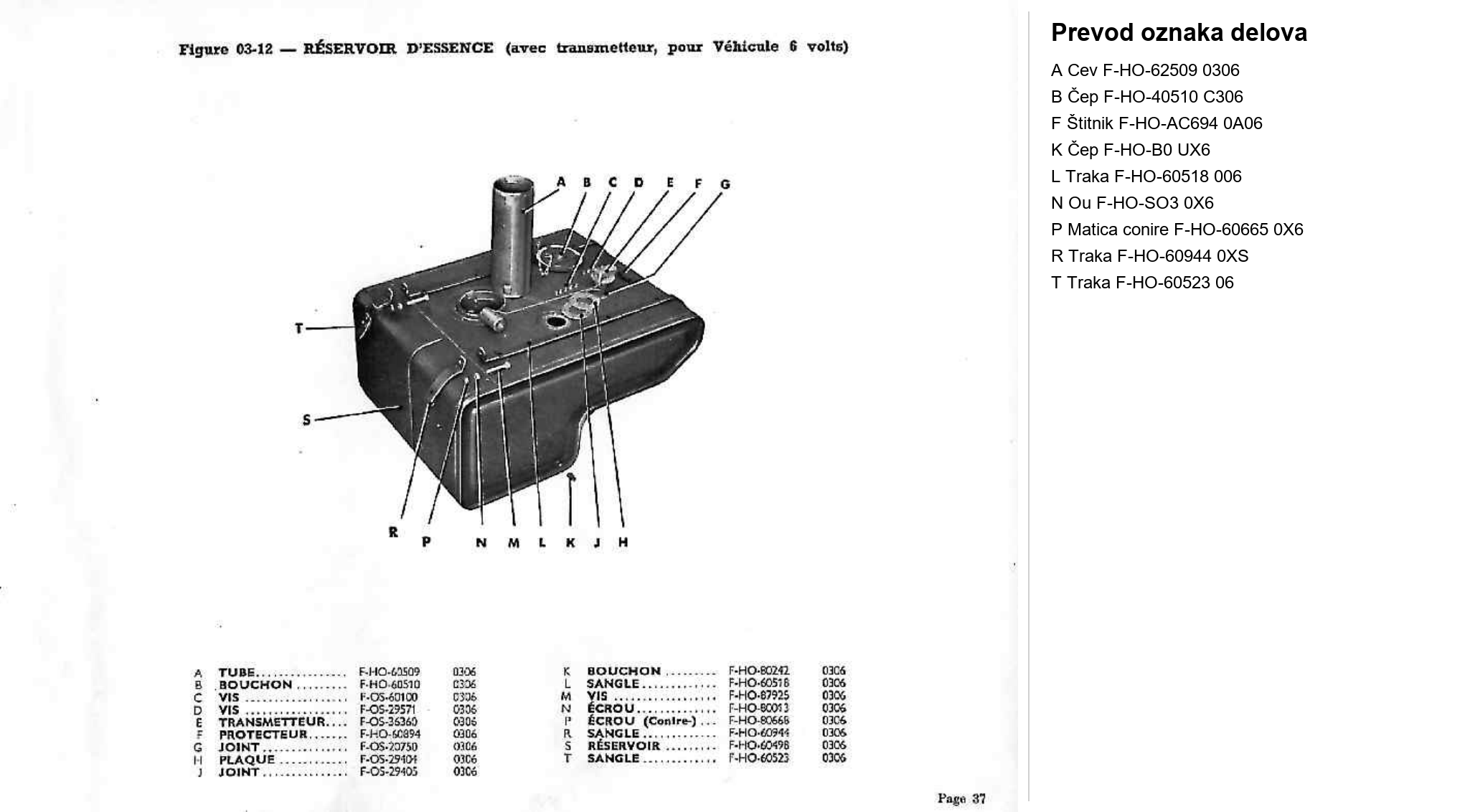

Dijagram napajanje gorivom 12
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 43

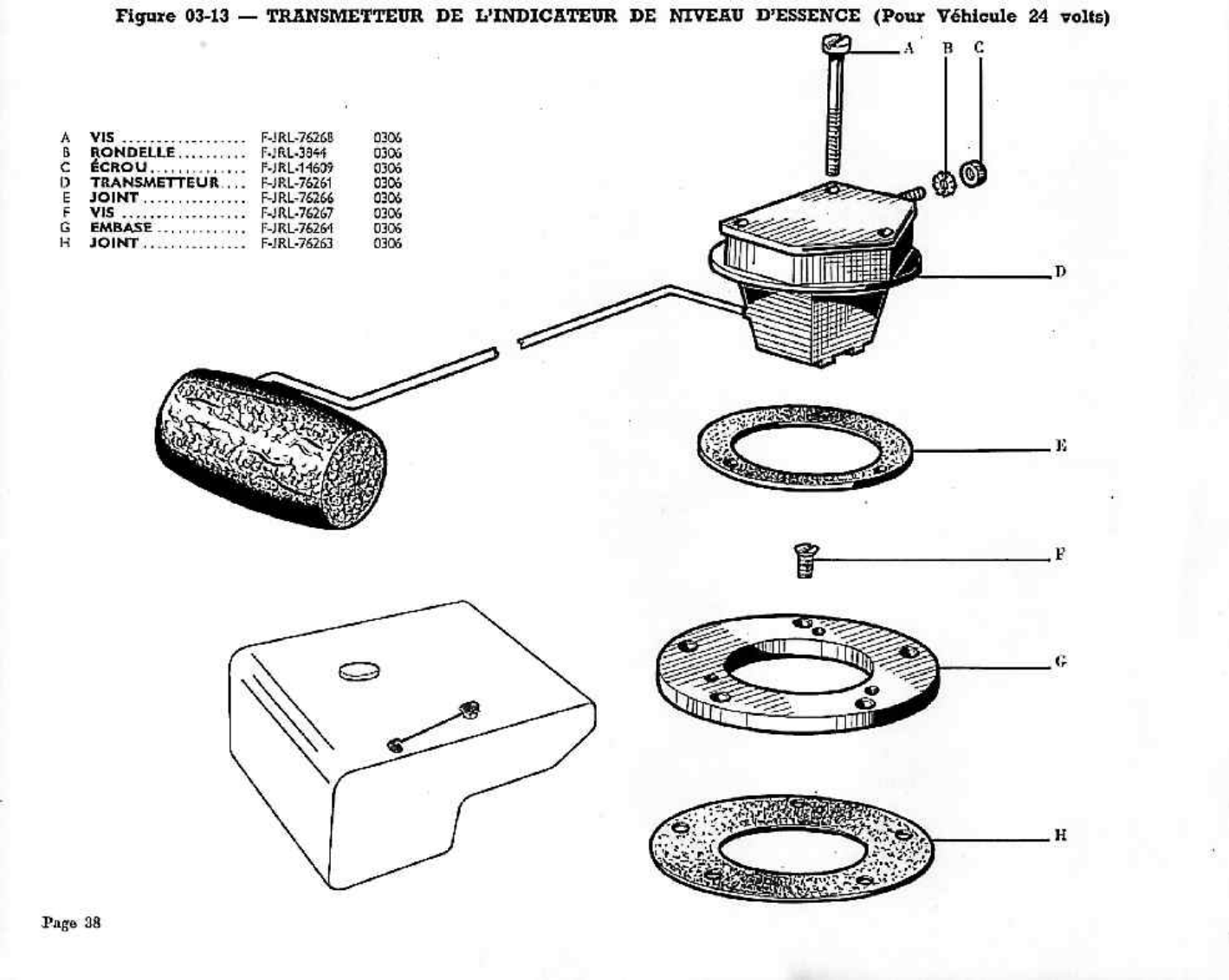

Dijagram napajanje gorivom 13
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 44

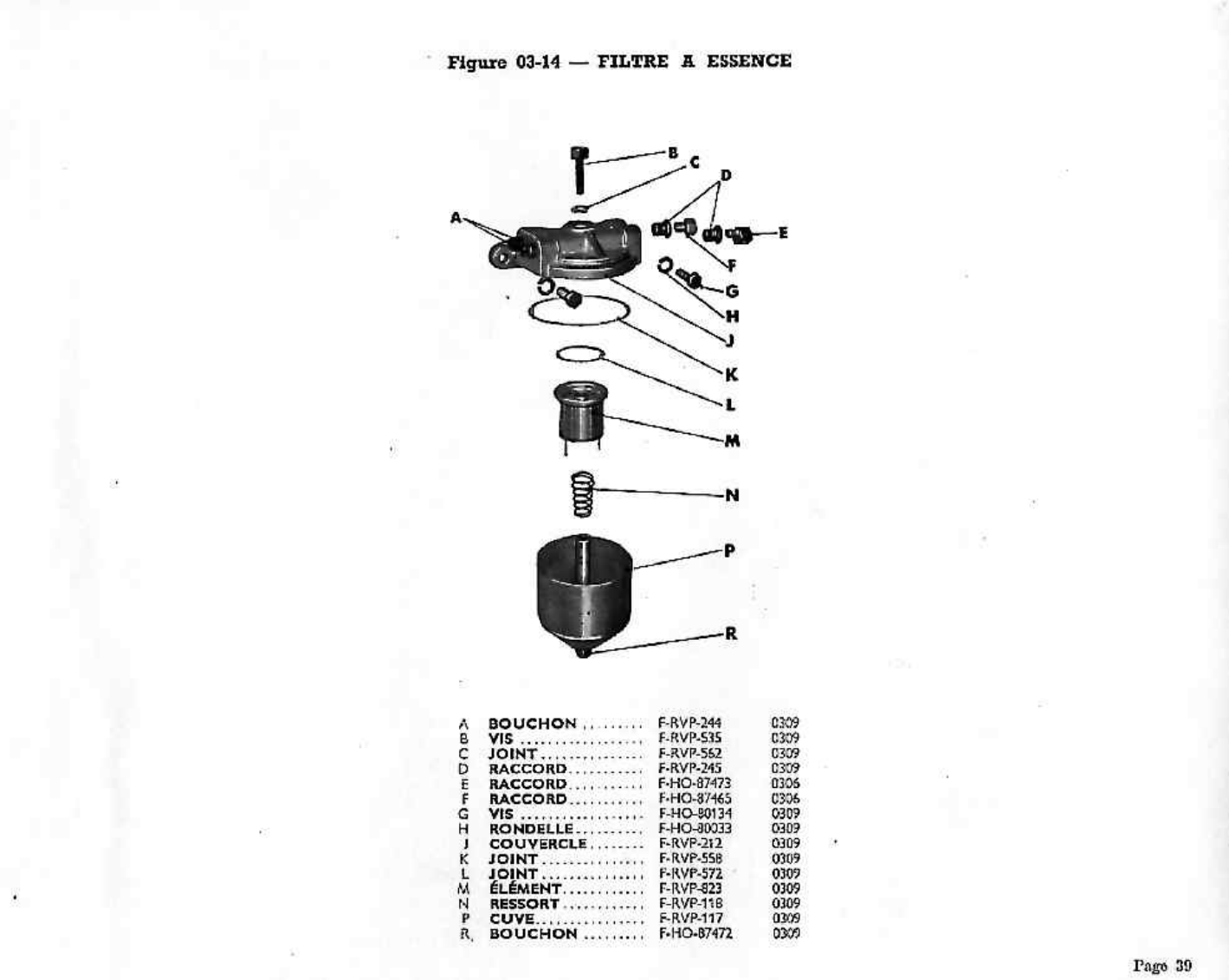

Dijagram napajanje gorivom 14
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 45

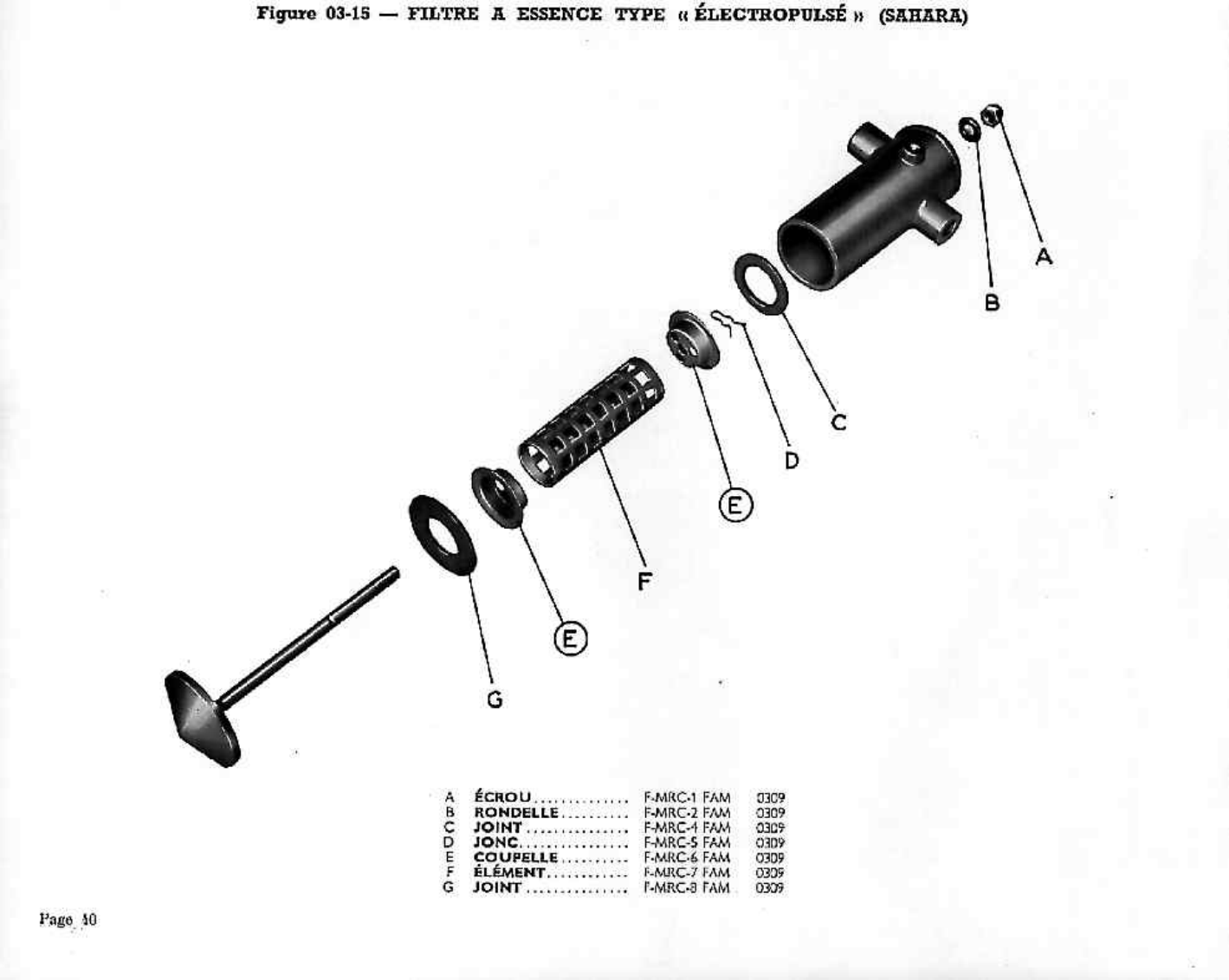

Dijagram napajanje gorivom 15
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 46

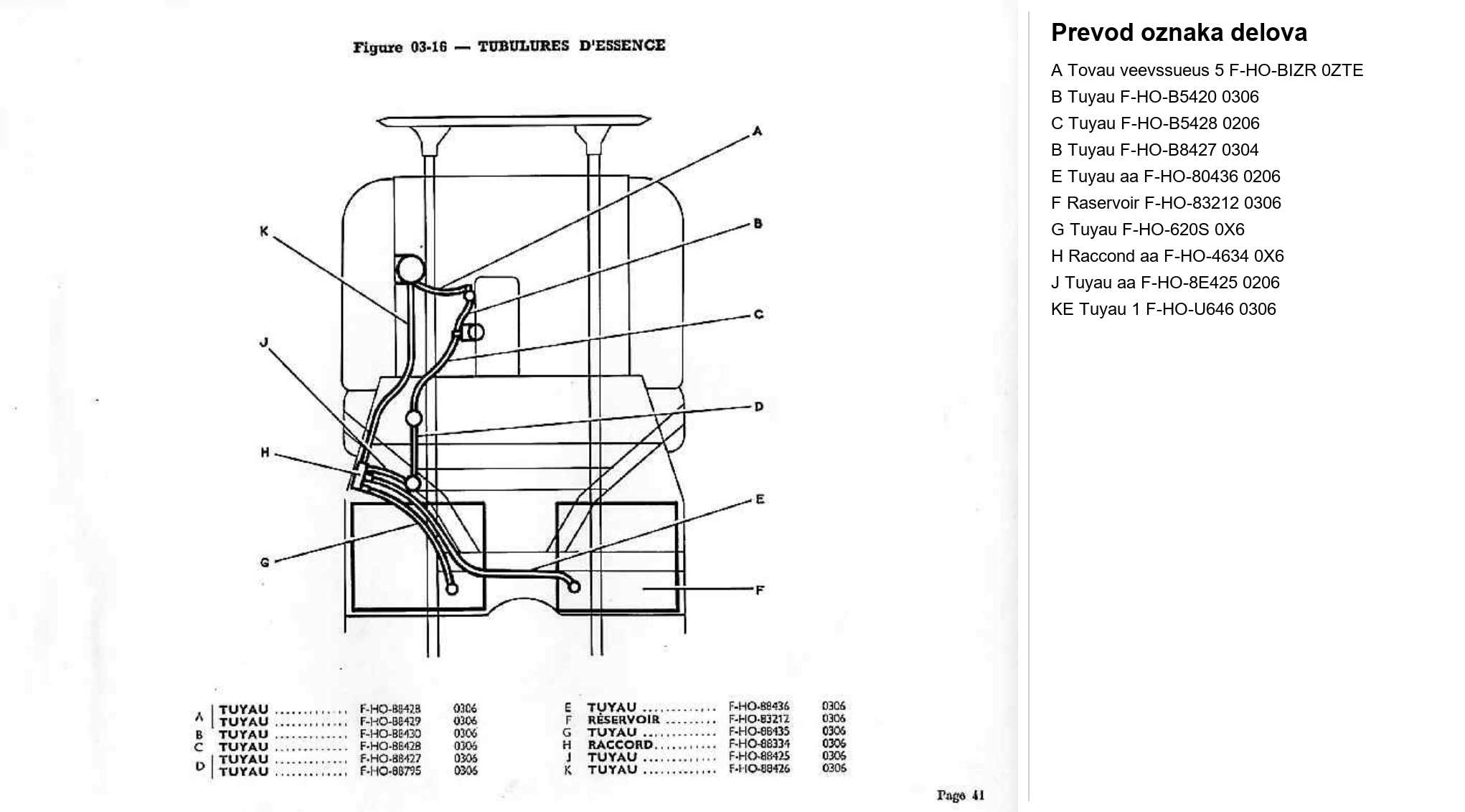

Dijagram napajanje gorivom 16
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
Strana 47

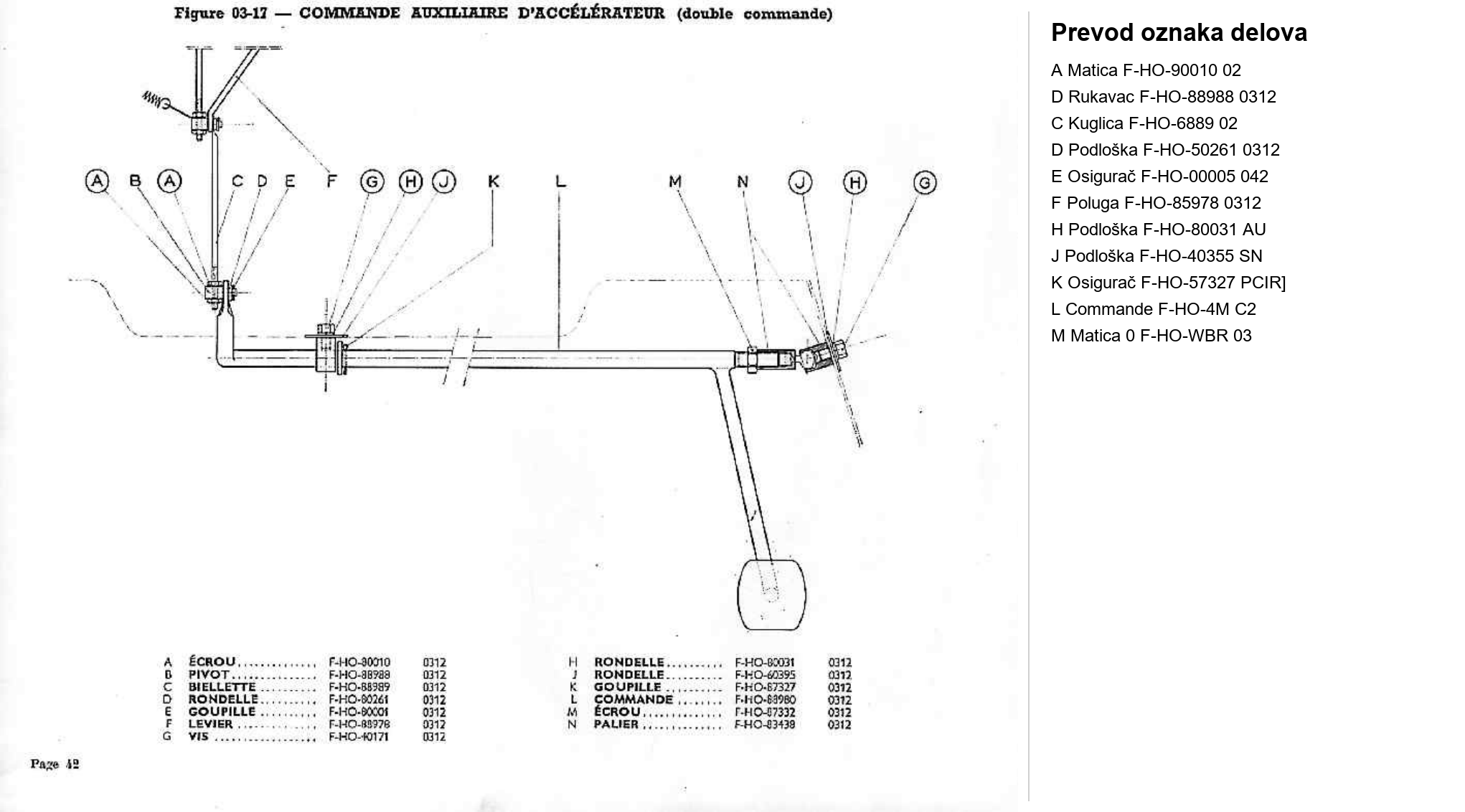

Dijagram napajanje gorivom 17
Klik na sliku otvara uvećani prikaz. Kada je indeks delova bio na sledećoj strani, prevedeni spisak je dodat u proširenje slike, sa očuvanim oznakama i part brojevima.
